Análisis estructural
La estructura se prueba en el modelo antes de armarse
Cada elemento se analiza bajo las combinaciones de carga que exige el reglamento. El
resultado define el acero que lleva cada trabe y cada columna: y se verifica contra la norma y el reglamento aplicables.

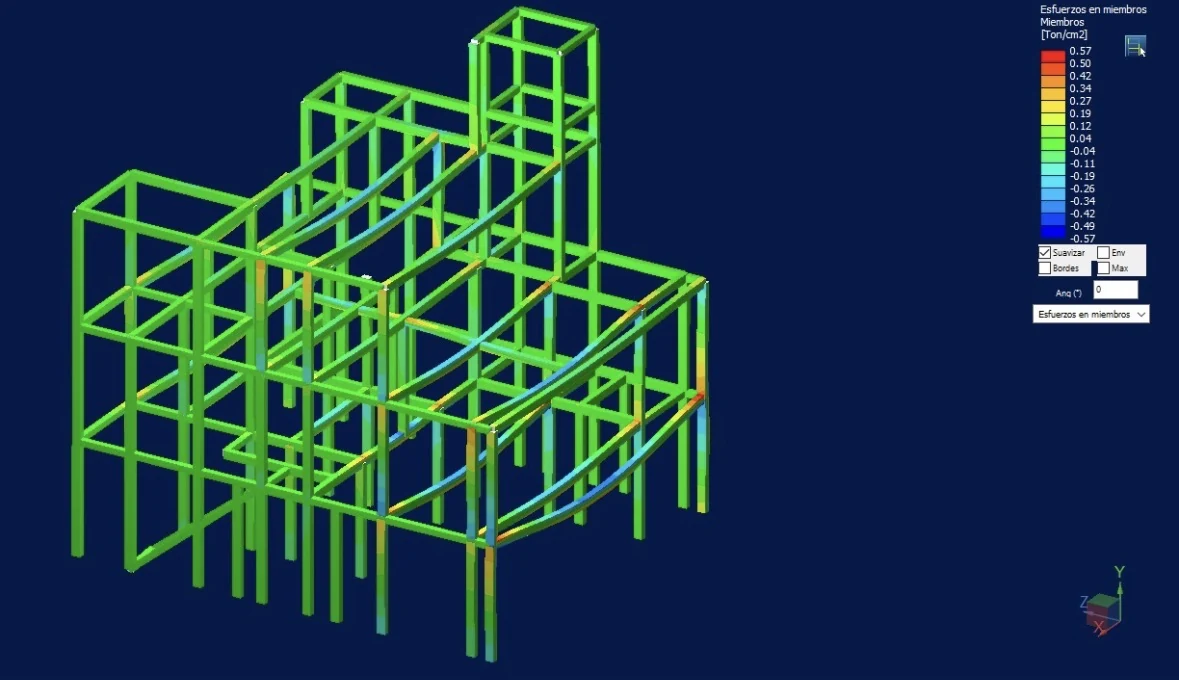

Esfuerzos en miembros
El color señala qué elementos trabajan más. Ahí es donde se refuerza, y solo ahí.

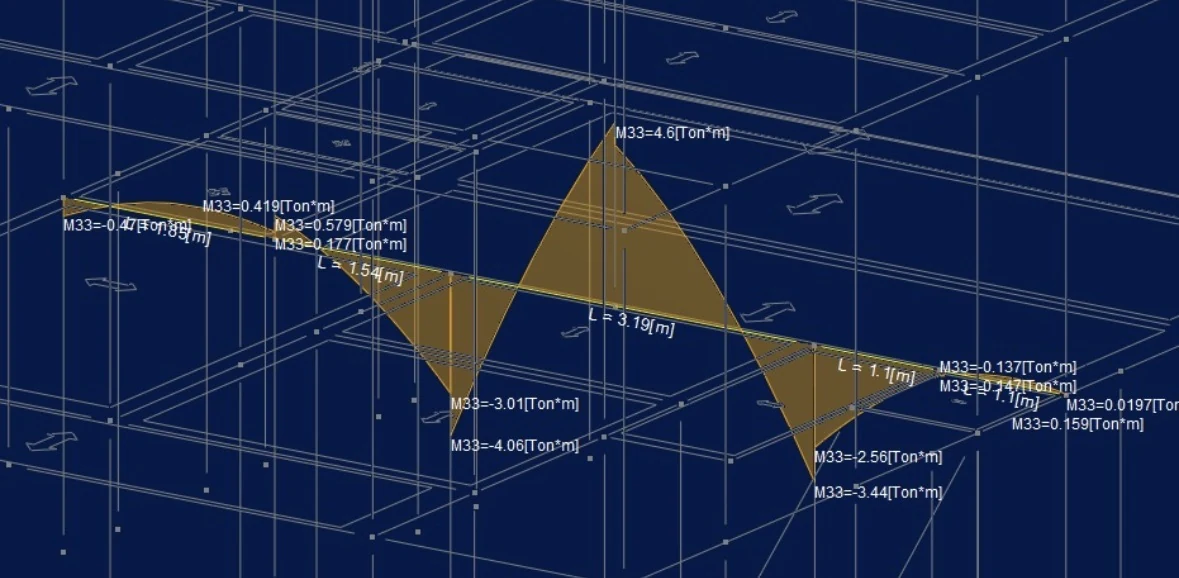

Momentos flexionantes
Valor por claro y por apoyo. De este diagrama sale el armado del lecho superior e inferior.
Estructura metálica · Struxo
Estructura metálica con ingeniería de detalle

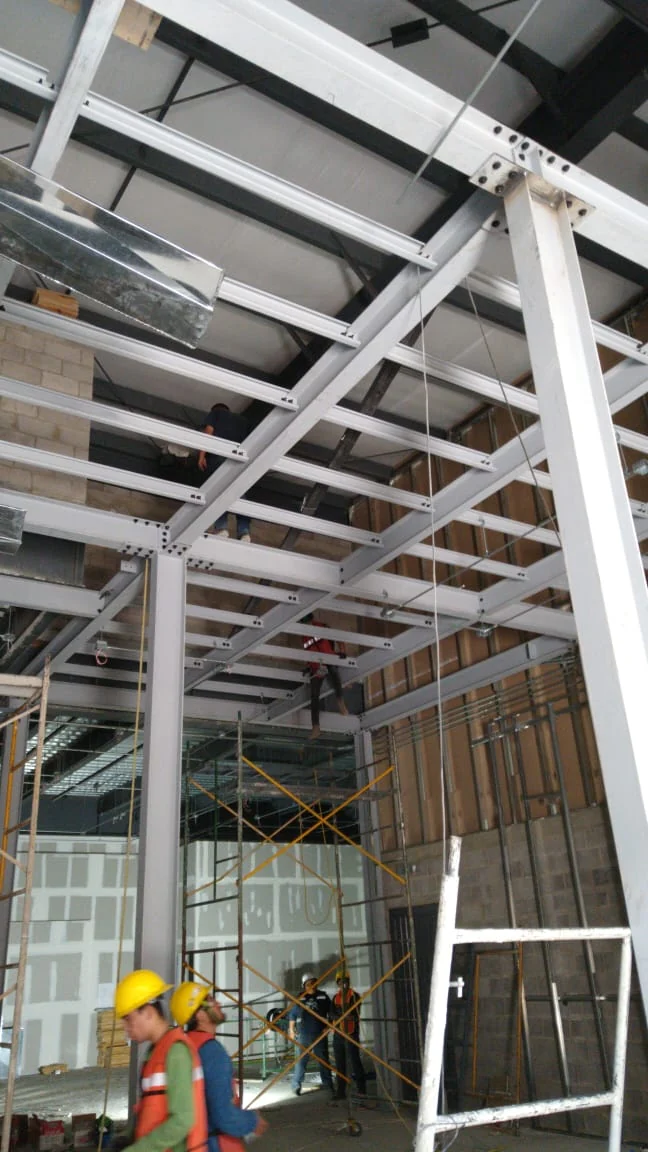

Quien calcula la estructura genera la ingeniería de detalle y la coordina con Struxo para su fabricación. El plazo, la calidad de las conexiones y la precisión del habilitado se acuerdan por escrito en cada proyecto.
Trabajamos techumbres y estructuras de gran claro para naves y locales comerciales.
Vistas tomadas directamente del modelo de uno de nuestros proyectos. Al avanzar, el
edificio se desviste: primero la arquitectura, después la estructura que la sostiene, luego las
instalaciones, y al final todo junto en un solo modelo coordinado.
ARQUITECTURA

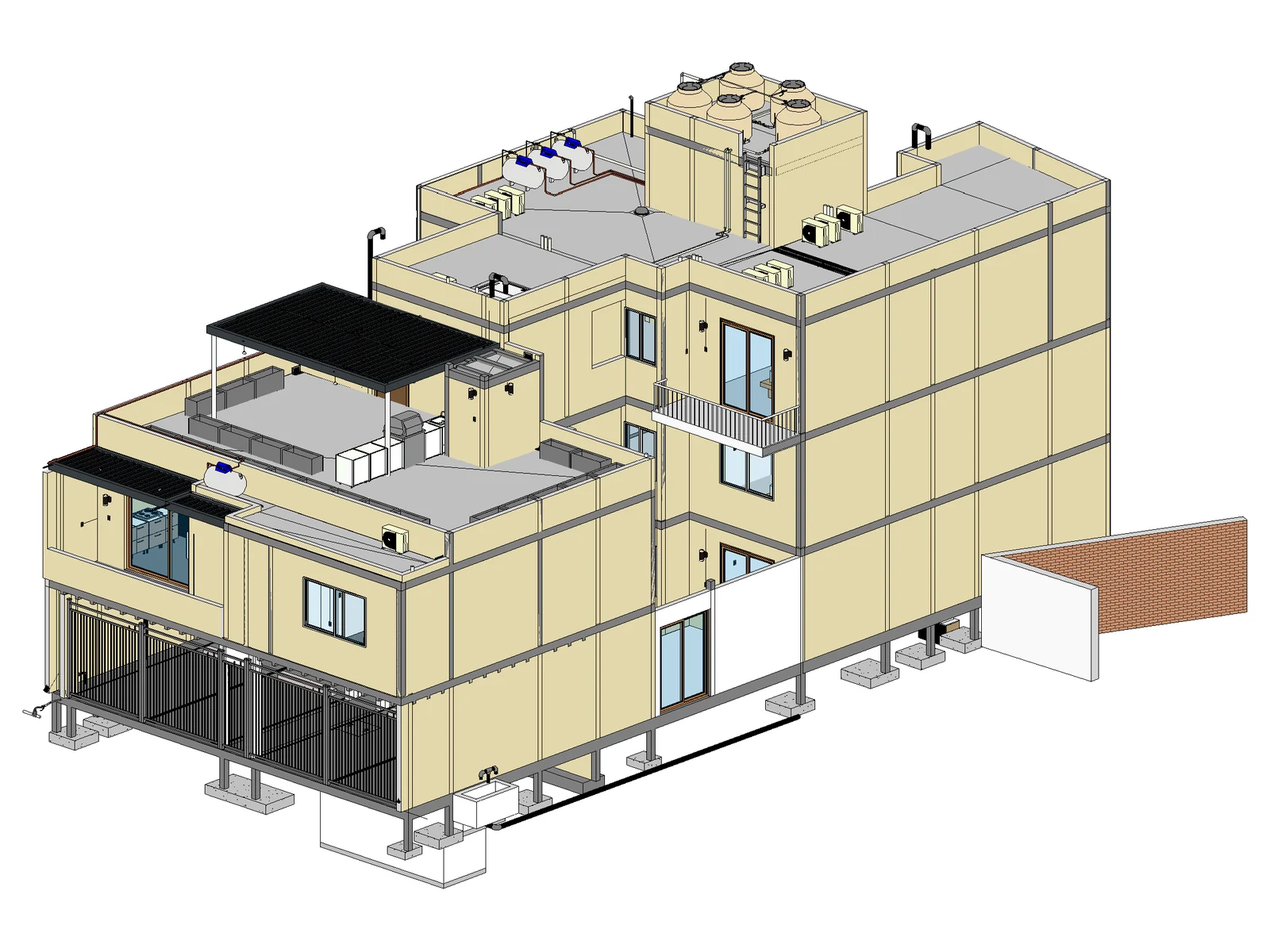

Capa 1 · Arquitectura
Lo que el cliente ve
Fachadas, niveles, azotea y acabados. Usted recorre el edificio terminado en pantalla y decide
cambios cuando todavía cuestan menos.

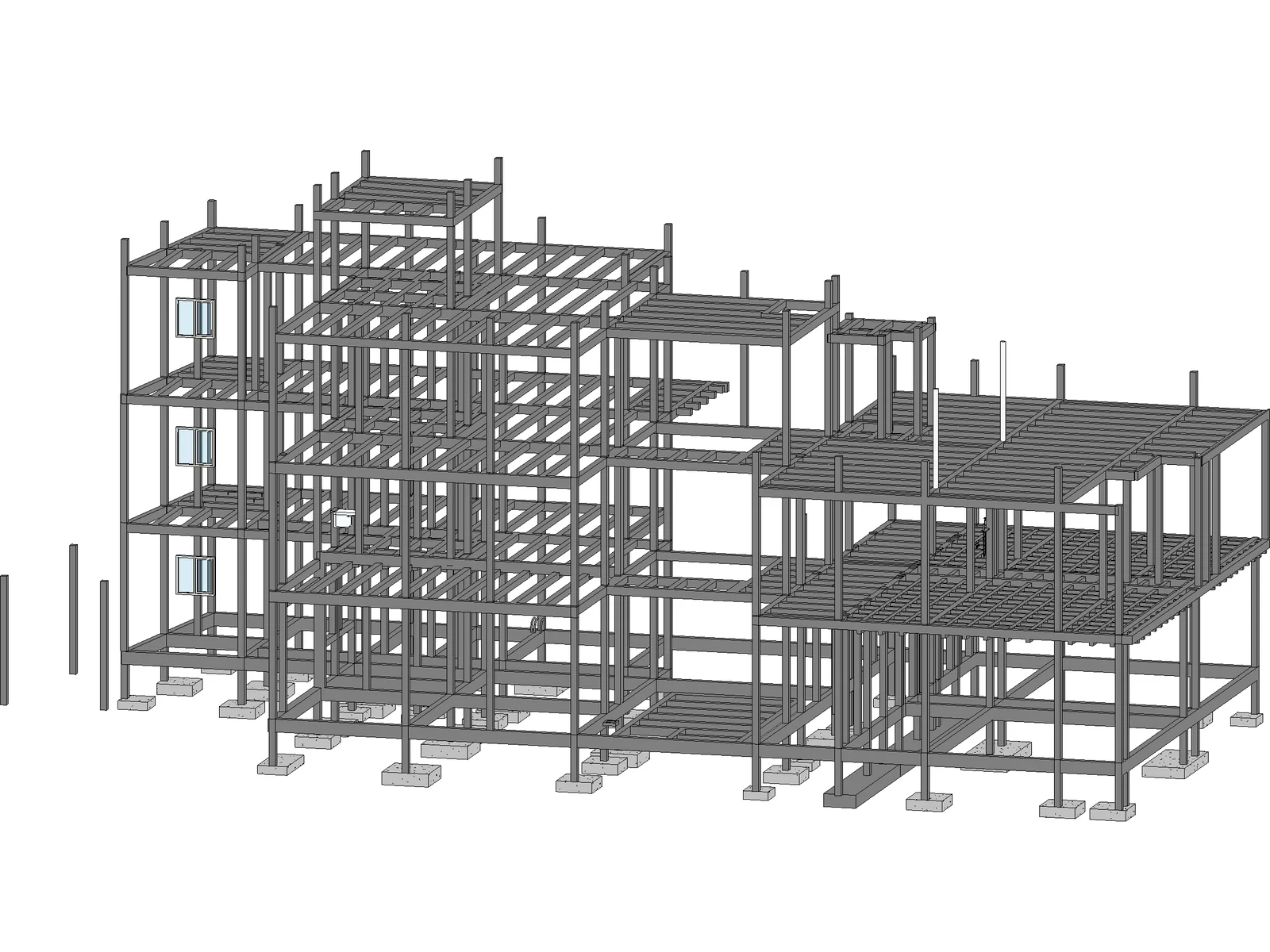

Capa 2 · Estructura
Lo que lo sostiene
Zapatas, columnas, trabes y losas calculadas por nuestro departamento de ingeniería. Cada
elemento con su sección y su acero definidos antes de cimbrar.

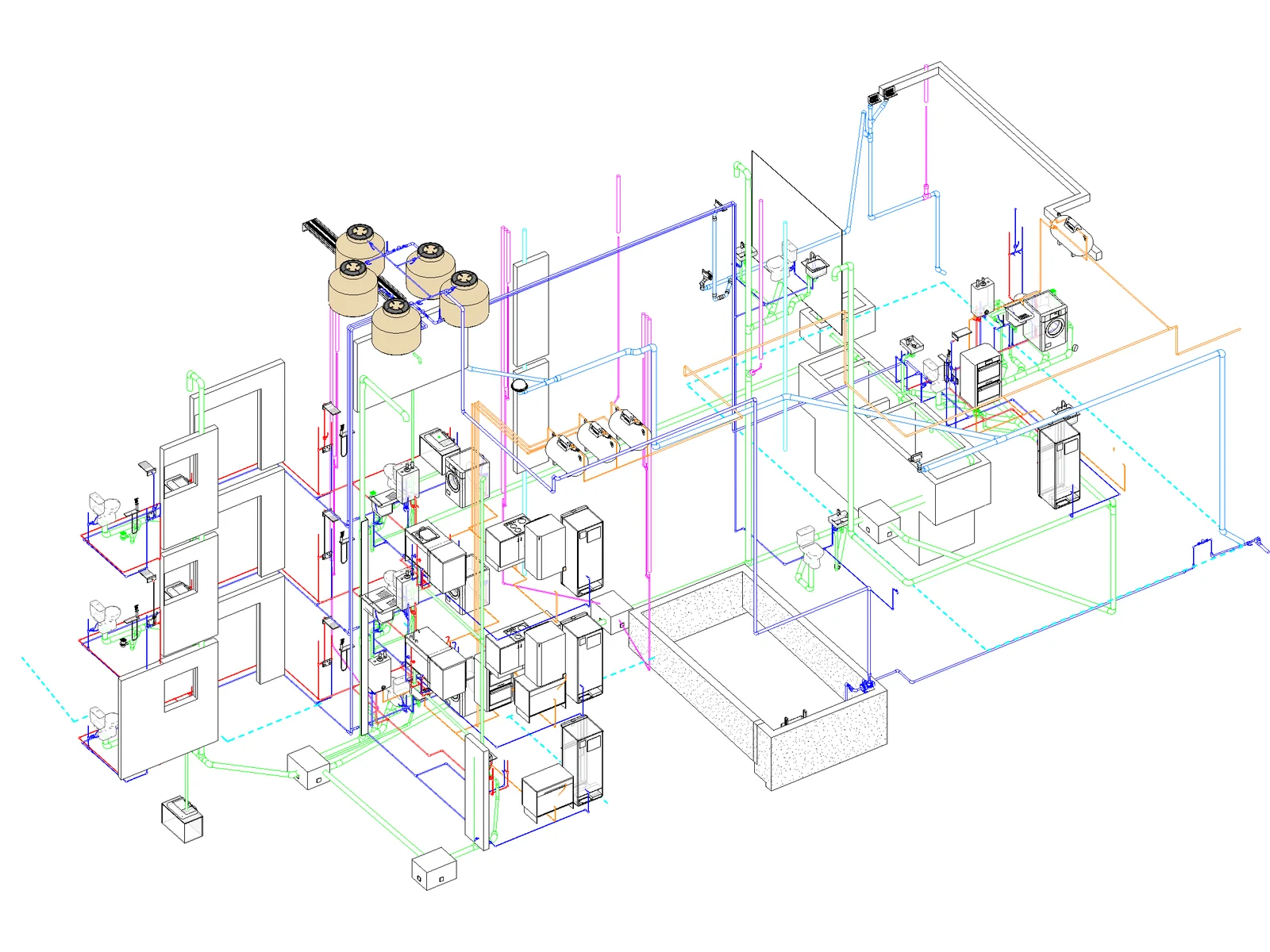

Capa 3 · Instalaciones
Lo que corre por dentro
Hidráulica, sanitaria, gas y eléctrica trazadas en tres dimensiones, con cisterna, tinacos y
equipos ubicados. Cada color es un sistema distinto.

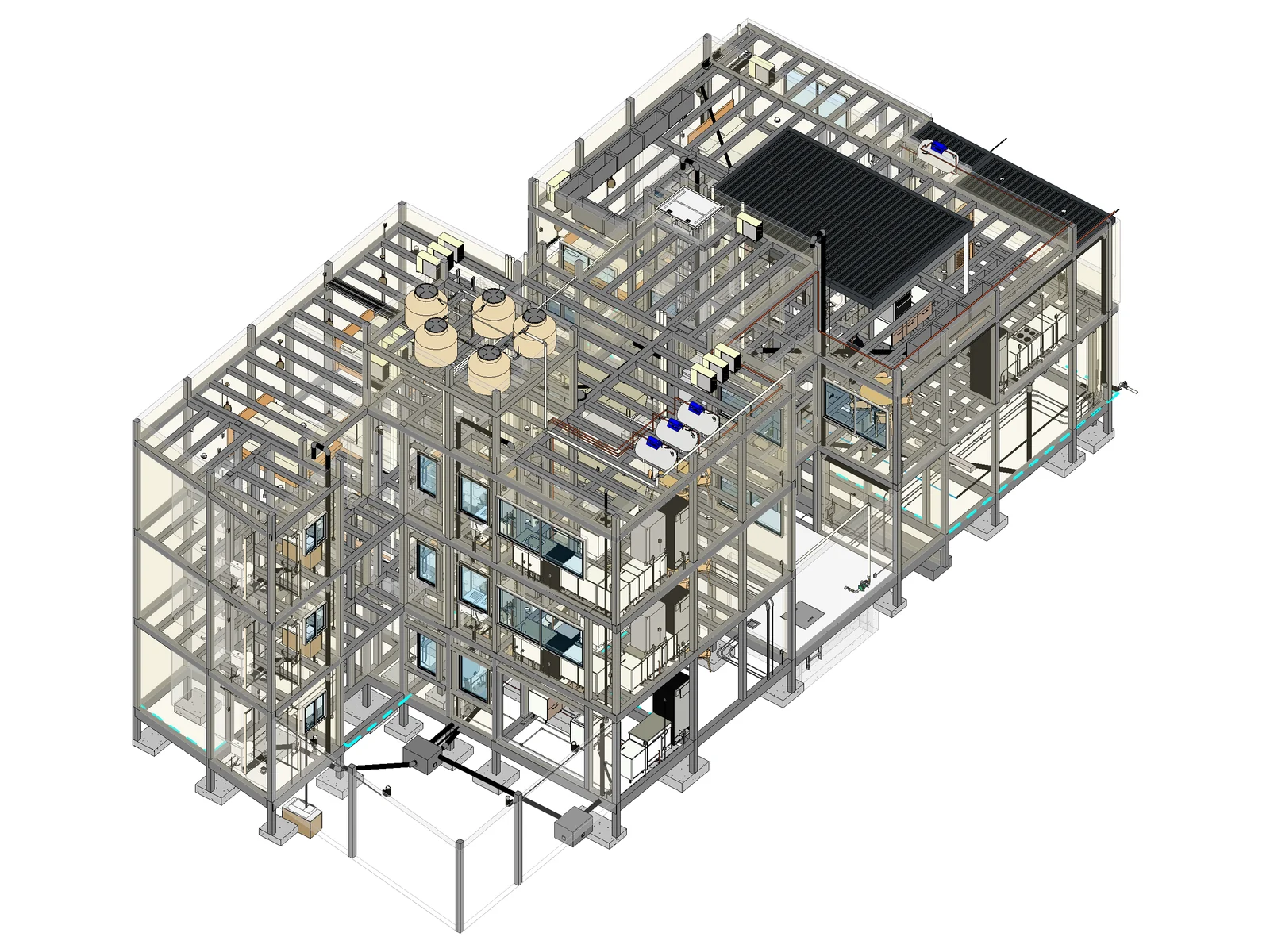

Capa 4 · Modelo federado
Todo en un solo archivo
Estructura e instalaciones coordinadas: los choques entre una trabe y una tubería aparecen aquí,
no en la obra. De este modelo salen las cantidades y el presupuesto.
Isométricos por disciplina

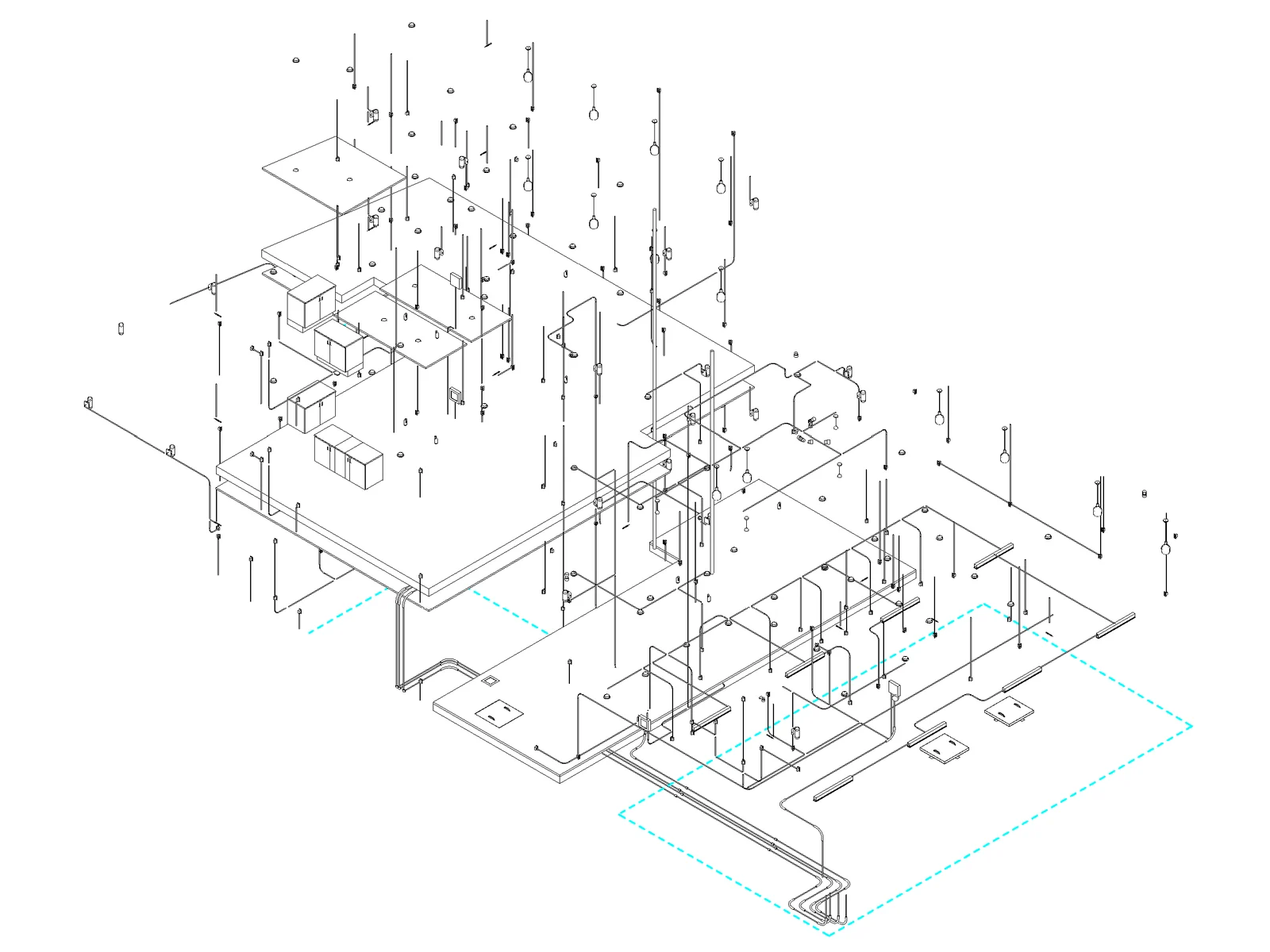

Cada instalación, en su propio plano

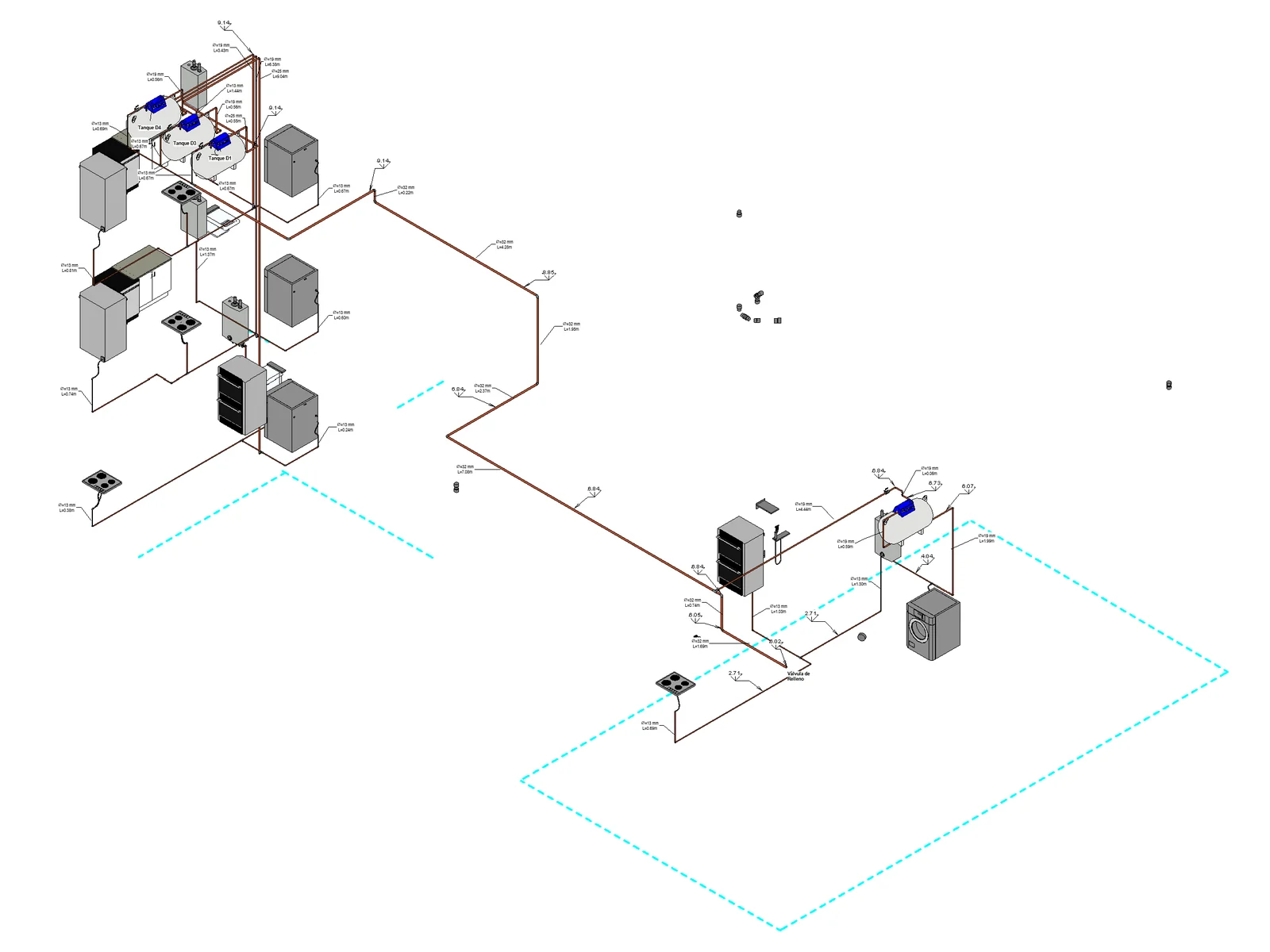

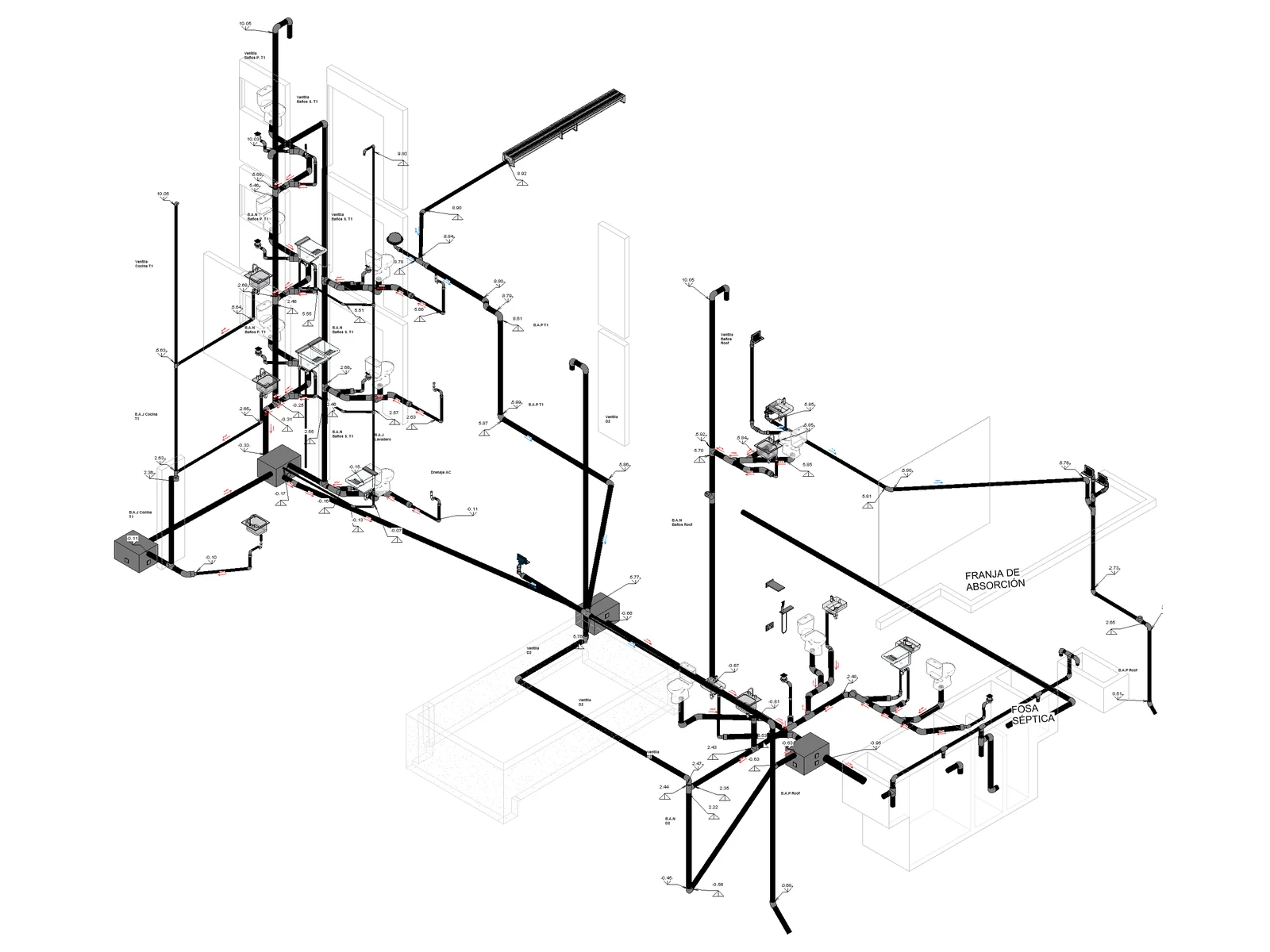

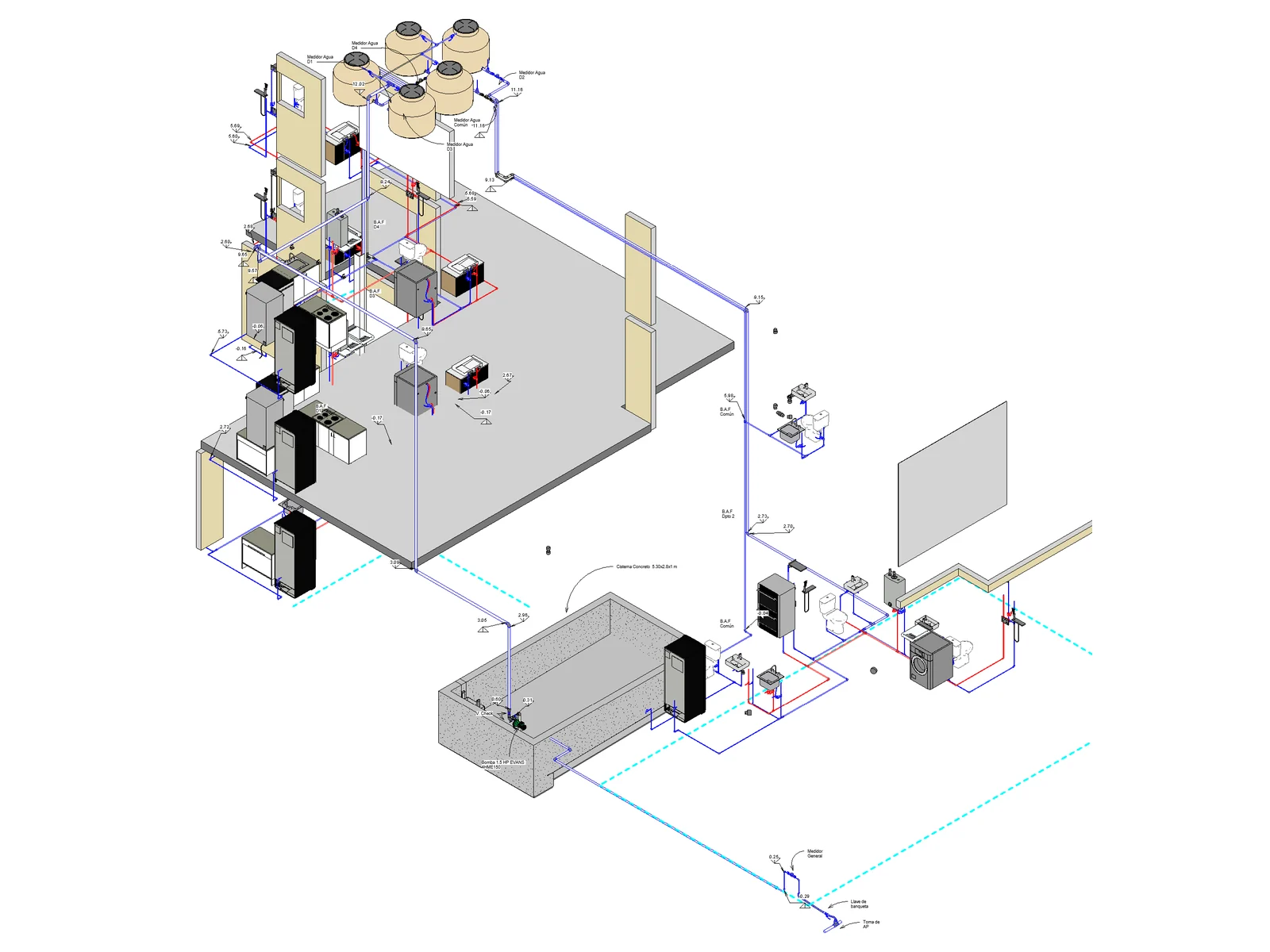

EléctricoHidráulicoSanitarioGas
Las dimensiones del BIM
Qué significa cada "D" del BIM, en corto
BIM no es dibujar en tres dimensiones: es un modelo con información. Cada elemento
—una zapata, un muro, un tramo de tubería— sabe de qué material es, cuánto mide, cuándo se construye
y cuánto cuesta. Estas son las capas que usamos, explicadas sin tecnicismos.
3D · Geometría
El proyecto, antes de existir
Estructura, arquitectura e instalaciones en un solo modelo federado. Usted recorre su obra
terminada en pantalla y decide cambios cuando todavía cuestan menos.
4D · Tiempo
El modelo ligado al programa
Cada elemento se asocia a una fecha del programa de obra. Se puede ver cómo debería verse la obra
en la semana 8 y compararlo contra lo realmente ejecutado.
5D · Costo
El presupuesto sale del modelo
Cada elemento carga su volumen y su precio unitario, así que el catálogo de conceptos se genera
desde la geometría y no de una estimación aparte. Si el muro cambia de espesor, el costo se
actualiza con él. Los cambios de alcance se cotizan y aprueban por escrito antes de ejecutarse, con su efecto en costo y plazo.
6D y 7D · Operación
Lo que queda después de la entrega
El modelo as-built con fichas de equipos e instalaciones: dónde pasa cada tubería y qué
mantenimiento requiere. Útil sobre todo en nave industrial y edificio corporativo.

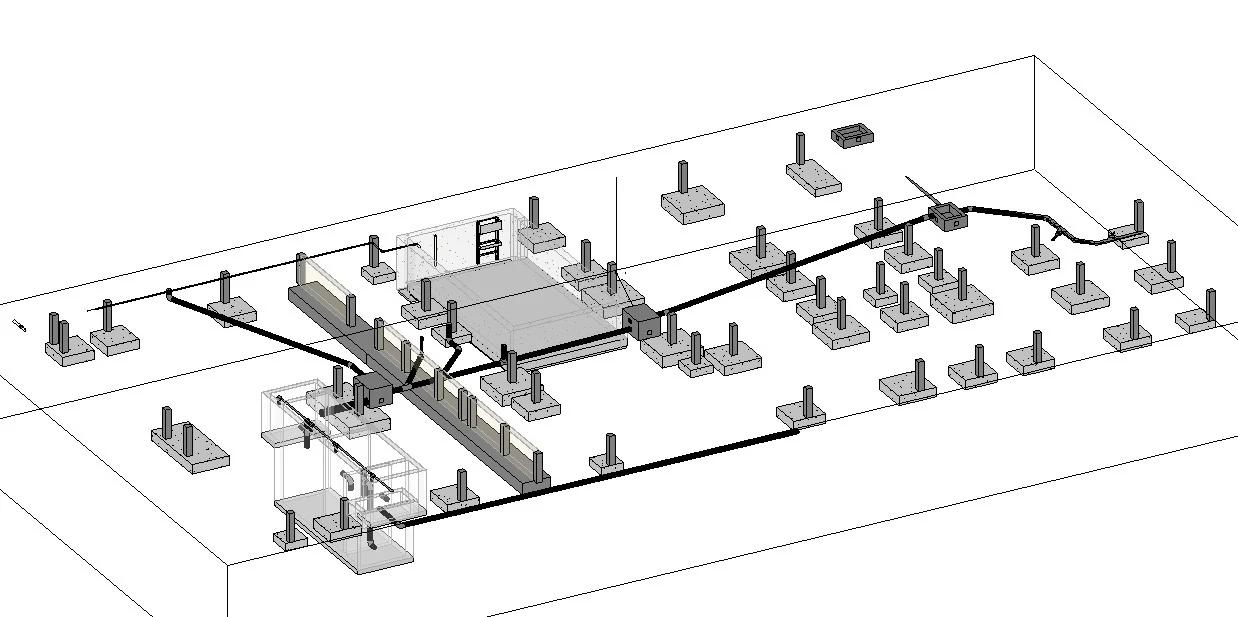

Cimentación y drenaje modelados juntos: las cepas y los registros se ubican antes de excavar.

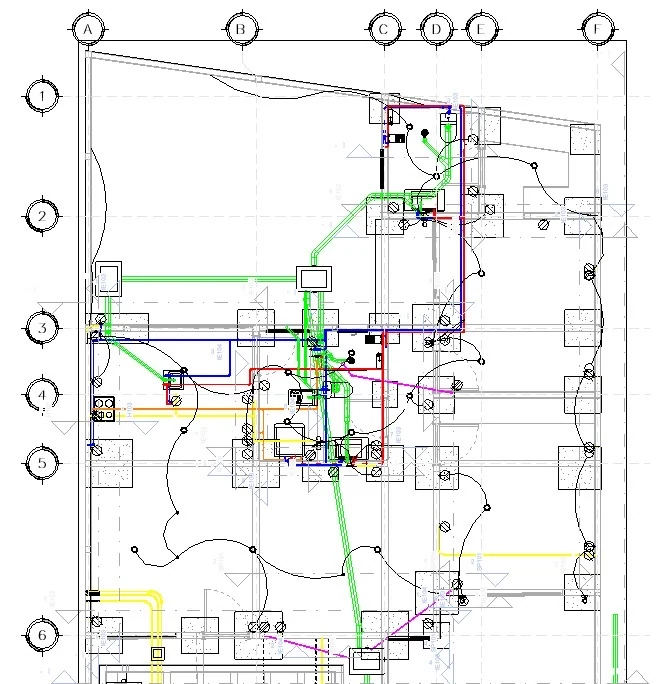

Coordinación MEP por sistema. Cada color es una instalación distinta sobre la retícula de ejes.

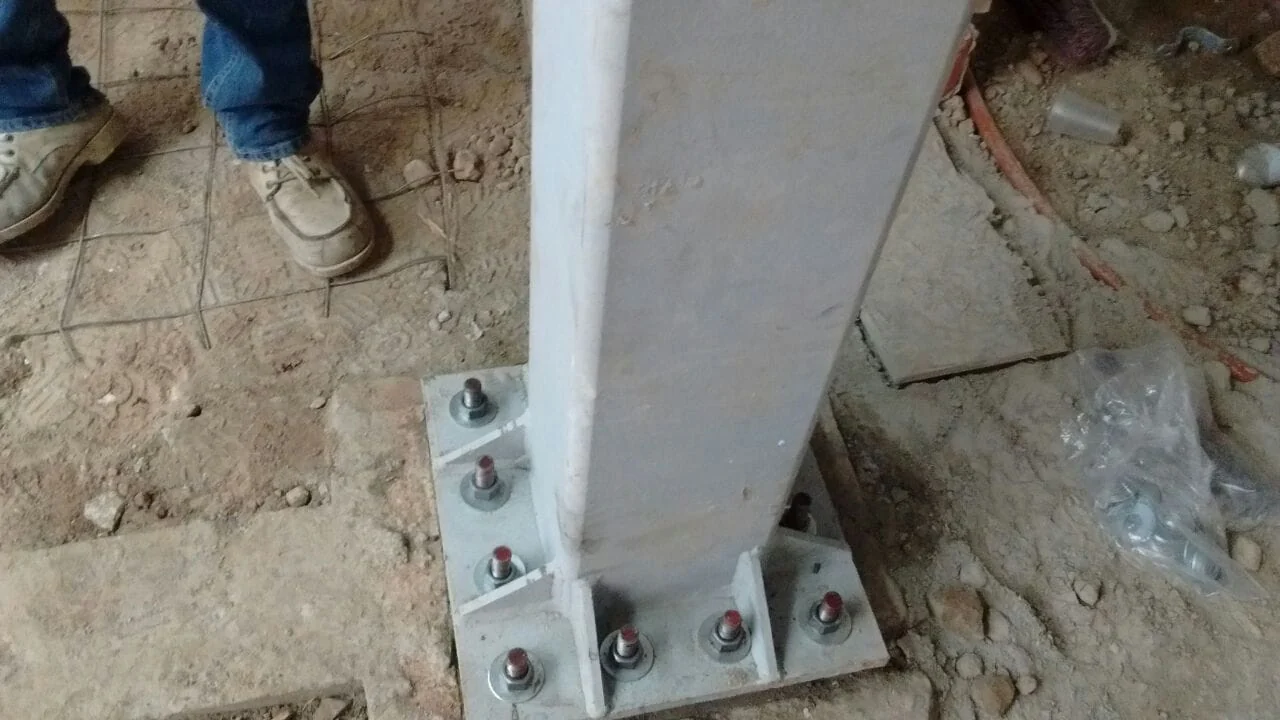

Del detalle al montaje: la placa base y sus anclas se definen en el modelo y se replantean en sitio.

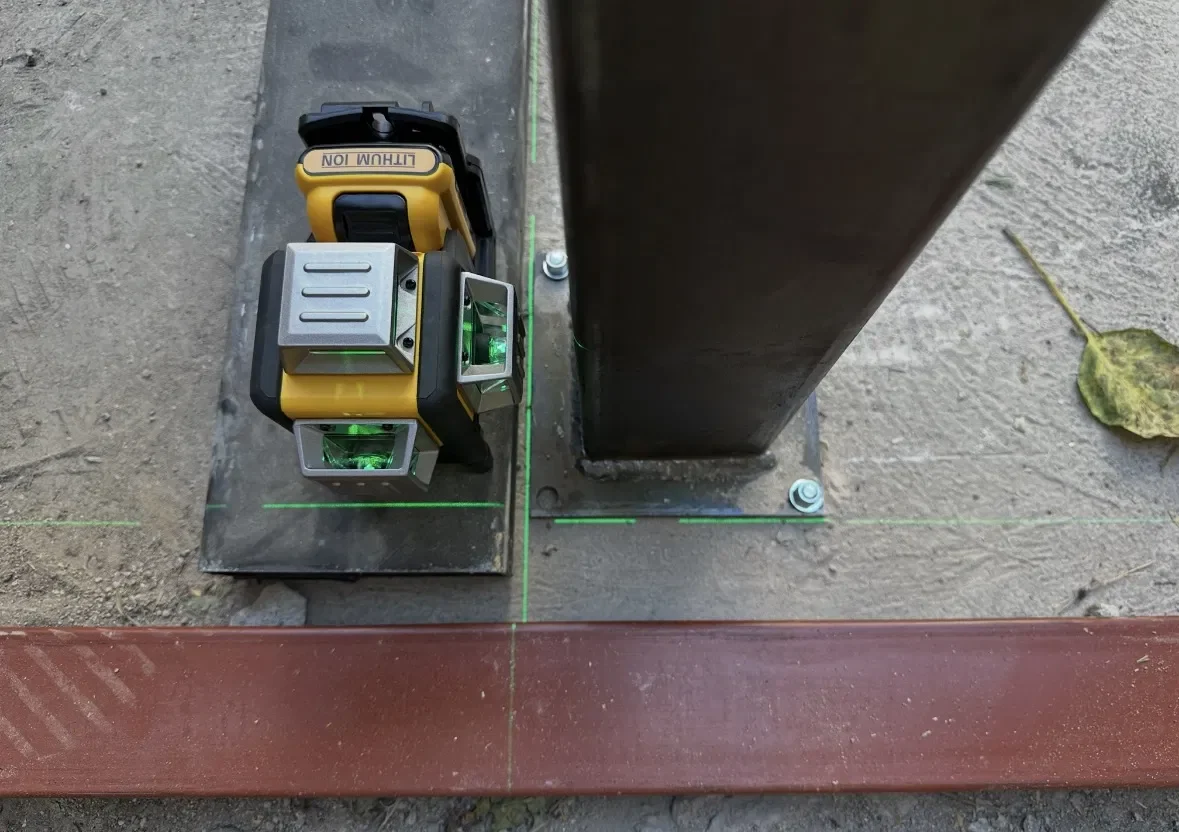

Replanteo con nivel láser: los ejes del modelo se proyectan en sitio para ubicar cada columna.
Lo que esto cambia en su obra
Cuatro consecuencias concretas
Menos material
Una estructura con criterio propio no se sobredimensiona "por si acaso".
Menos cambios en obra
Los choques entre una trabe y un ducto se detectan en el modelo, no en la obra.
Cantidades verificables
Puede pedir que le mostremos de dónde sale cada cantidad del presupuesto.
Un solo origen de la verdad
Planos, cantidades y presupuesto salen del mismo modelo y no se contradicen.
¿Es usted arquitecto o desarrollador?
Prestamos ingeniería estructural, MEP y modelado BIM también como servicio
independiente, sin necesidad de contratar la construcción.
